悬式复合绝缘子芯棒

泰普瑞电工现在拉挤生产线120条，采用无脱模剂真空注射工艺，产品通过了国网公司武汉高压研究所、国网公司北京电科院、国家绝缘子避雷器检测中心的试验，特别是通过了国际权威机构KEMA试验和7200hr的耐应力腐蚀试验，产品可执行GB ,DL, IEC ,ASTM标准,泰普瑞复合绝缘子芯棒已使用在了电压等级为1000kV线路上。

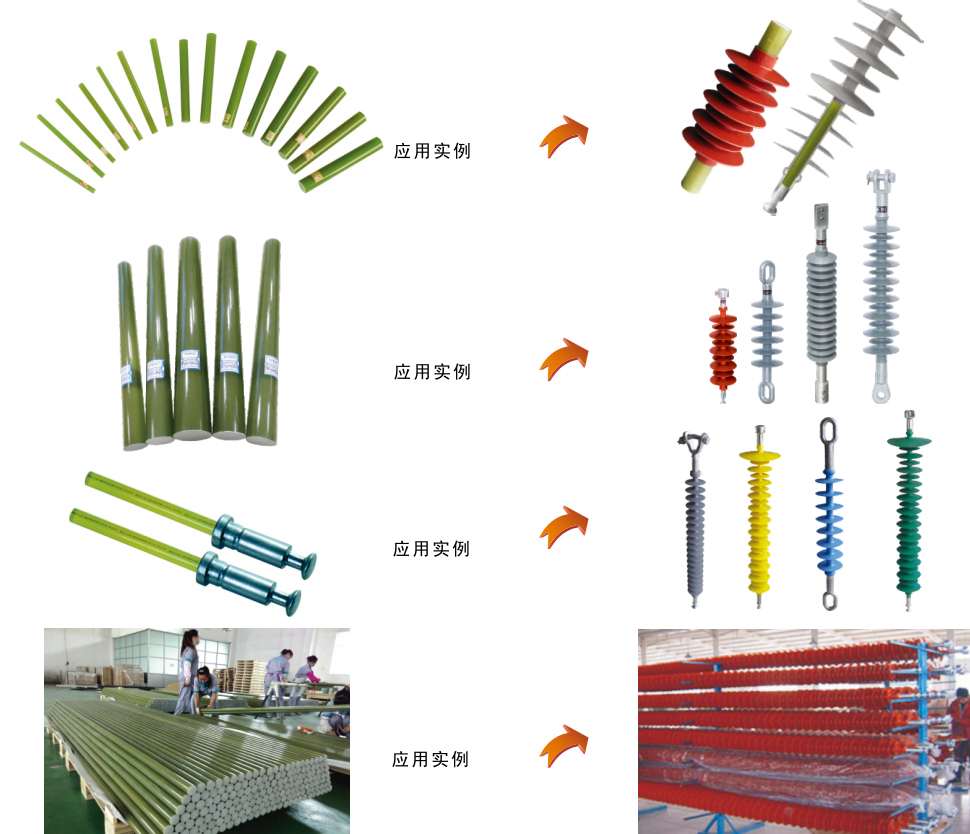

泰普瑞复合绝缘子芯棒（拉挤棒、FRP 棒、绝缘棒）按性能可分为耐高温型和耐高温耐酸型，颜色可分为浅绿、棕色、白绿色三种，按用途可分为：复合悬式绝缘子用芯棒（直径Ф16—Ф40），复合针式绝缘子用芯棒（直径Ф24—Ф53）复合横担绝缘子芯棒(直径Ф28—Ф80）,复合支柱用绝缘子芯棒(Ф直径28—Ф130）,复合避雷器用芯棒(直径Ф5—Ф40),复合跌落开关绝缘子用芯棒(直径Ф19—Ф36)直径规格为Ф5mm-Ф130 mm，长度规格为0—12.5M,也可按客户要求长度定制。

特点：泰普瑞耐高温复合绝缘子芯棒，其耐高温性能比普通芯棒提高了20%，适用于各种复合绝缘子的制造工艺，特别适合注射工艺。

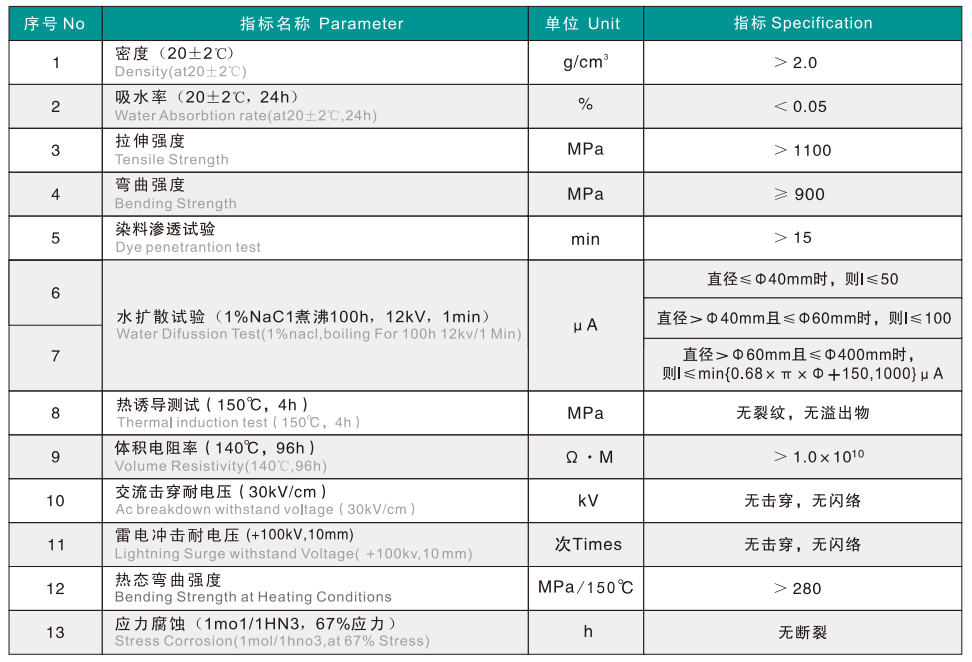

泰普瑞电工芯棒执行标准为企业标准：Q/TPR01-2018及Q/TPR02-2018ECR.

我们参照执行以下标准，但部分指标高于以下标准：

序号	编号	型号	颜色	直径（D）	长度（L）
1	TREG5*L	耐高温型	浅绿	5mm	按客户要求
2	TREG8*L	耐高温型	浅绿	8mm	按客户要求
3	TREG10*L	耐高温型	浅绿	10mm	按客户要求
4	TREG12*L	耐高温型	浅绿	12mm	按客户要求
5	TREG13*L	耐高温型	浅绿	13mm	按客户要求
6	TREG14*L	耐高温型	浅绿	14mm	按客户要求
7	TREG15.7*L	耐高温型	浅绿	15.7mm	按客户要求
8	TREG15.875*L	耐高温型	浅绿	15.875mm	按客户要求
9	TREG16*L	耐高温型	浅绿	16mm	按客户要求
10	TREG17*L	耐高温型	浅绿	17mm	按客户要求
11	TREG17.48*L	耐高温型	浅绿	17.48mm	按客户要求
12	TREG18*L	耐高温型	浅绿	18mm	按客户要求
13	TREG19*L	耐高温型	浅绿	19mm	按客户要求
14	TREG20*L	耐高温型	浅绿	20mm	按客户要求
15	TREG22*L	耐高温型	浅绿	22mm	按客户要求
16	TREG24*L	耐高温型	浅绿	24mm	按客户要求
17	TREG25*L	耐高温型	浅绿	25mm	按客户要求
18	TREG26*L	耐高温型	浅绿	26mm	按客户要求
19	TREG28*L	耐高温型	浅绿	28mm	按客户要求
20	TREG30*L	耐高温型	浅绿	30mm	按客户要求
21	TREG30.7*L	耐高温型	浅绿	30.7mm	按客户要求
22	TREG32*L	耐高温型	浅绿	32mm	按客户要求
23	TREG34*L	耐高温型	浅绿	34mm	按客户要求
24	TREG35*L	耐高温型	浅绿	35mm	按客户要求
25	TREG36*L或TREB36*L	耐高温型	浅绿\棕色	36mm	按客户要求
26	TREG38*L或TREB38*L	耐高温型	浅绿\棕色	38mm	按客户要求
27	TREG40*L或TREB40*L	耐高温型	浅绿\棕色	40mm	按客户要求
28	TREB44.32*L	耐高温型	棕色	44.32mm	按客户要求
29	TREB45*L	耐高温型	棕色	45mm	按客户要求
30	TREB46*L	耐高温型	棕色	46mm	按客户要求
31	TREB48*L	耐高温型	棕色	48mm	按客户要求
32	TREB50*L	耐高温型	棕色	50mm	按客户要求
33	TREB53*L	耐高温型	棕色	53mm	按客户要求
34	TREB55*L	耐高温型	棕色	55mm	按客户要求
35	TREB60*L	耐高温型	棕色	60mm	按客户要求
36	TREB63.5*L	耐高温型	棕色	63.5mm	按客户要求
37	TREB68*L	耐高温型	棕色	68mm	按客户要求
38	TREB70*L	耐高温型	棕色	70mm	按客户要求
39	TREB76.2*L	耐高温型	棕色	76.2mm	按客户要求
40	TREB80*L	耐高温型	棕色	80mm	按客户要求
41	TREB88*L	耐高温型	棕色	88mm	按客户要求
42	TREB90*L	耐高温型	棕色	90mm	按客户要求
43	TREB92*L	耐高温型	棕色	92mm	按客户要求
44	TREB100*L	耐高温型	棕色	100mm	按客户要求
45	TREB105*L	耐高温型	棕色	105mm	按客户要求
46	TREB110*L	耐高温型	棕色	110mm	按客户要求
47	TREB120*L	耐高温型	棕色	120mm	按客户要求
48	TREB130*L	耐高温型	棕色	130mm	按客户要求
49	TREB140*L	耐高温型	棕色	140mm	按客户要求
50	TREB176*L	耐高温型	棕色	176mm	按客户要求
51	TREB180*L	耐高温型	棕色	180mm	按客户要求
52	TREB216*L	耐高温型	棕色	216mm	按客户要求
53	TREB220*L	耐高温型	棕色	220mm	按客户要求

国家标准GB/T19519

电力行业标准DL/T1580-2016  DL/T810  DL/T864

国际电工委员会标准IEC61109  IEC61952

美标ANSI C29.13-2000

耐酸耐高温复合绝缘子芯棒规格表

说明：

1、T —泰普瑞R—棒E —耐高温型G —绿色B—– 棕色

2、定货时请注明编号和长度.

3、长度可根据客户要求生产，我公司生产长度12.5M

直径也可根据客户的定货量来开具新模具。根据客户要求的出口包装
